تیوب پرتو ایکس ؛ بررسی ساختار و اجزا

اگر بخواهیم یک دستگاه تصویربرداری با پرتو ایکس را از بنیادی‌ترین نقطه آن بررسی کنیم، باید به جایی برسیم که خود پرتو ایکس تولید می‌شود. این وظیفه بر عهده تیوب پرتو ایکس است. برای درک عملکرد یک دستگاه پرتو ایکس، صرفاً دانستن اینکه تیوب پرتو تولید می‌کند کافی نیست. باید بدانیم:

الکترون‌ها از کجا می‌آیند؟
چگونه کنترل می‌شوند؟
چگونه به سمت هدف هدایت می‌شوند؟
چرا آند باید بتواند مقدار زیادی گرما را تحمل کند؟
فوکال‌اسپات چیست؟
چرا برخی تیوب‌ها آند چرخان دارند؟
و چگونه مشخصات تیوب بر کیفیت تصویر اثر می‌گذارد؟

پاسخ این پرسش‌ها در ساختار داخلی تیوب نهفته است.

تیوب پرتو ایکس چیست؟

تیوب پرتو ایکس یک سامانه خلأ الکترونی است که در آن الکترون‌ها تولید و شتاب داده می‌شوند و سپس با برخورد به هدف فلزی، پرتو ایکس ایجاد می‌کنند.

در ساختار پایه تیوب، دو الکترود اصلی وجود دارد:

کاتد(Cathode): الکترود منفی و منبع الکترون
آند(Anode): الکترود مثبت و محل قرارگیری هدف

این دو بخش در یک محیط خلأ قرار دارند تا الکترون‌ها بتوانند بدون برخورد قابل‌توجه با مولکول‌های گاز، مسیر خود را از کاتد به سمت آند طی کنند. اجزای اصلی تیوب شامل منبع الکترونی، کاپ فوکوس، آند/هدف و محفظه‌ای برای حفظ خلأ هستند.

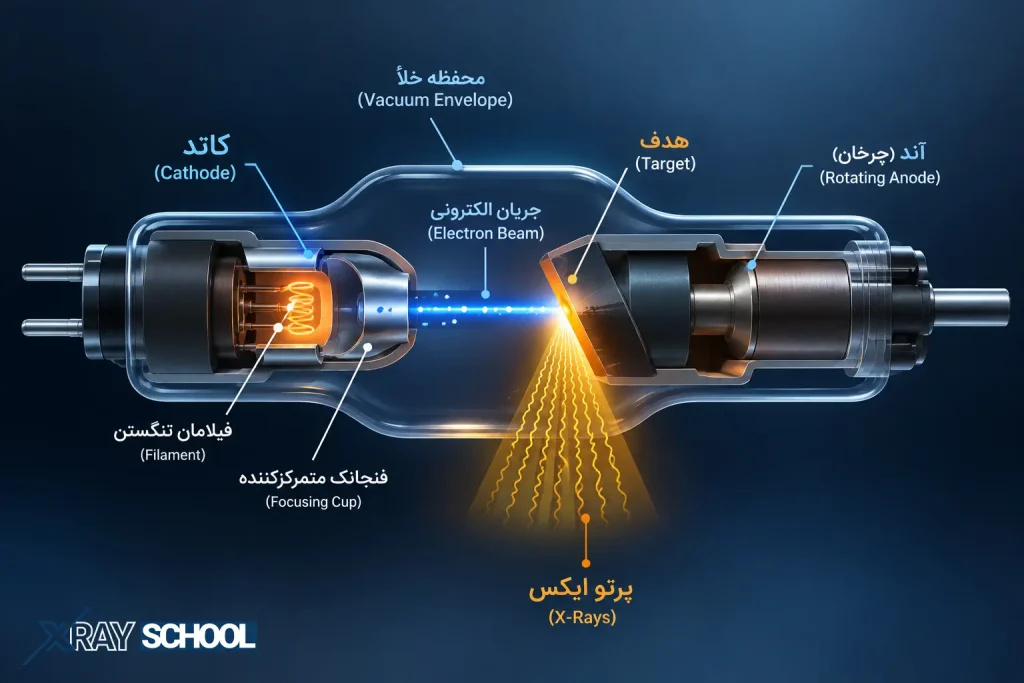

اجزای اصلی تیوب اشعه ایکس

۱.محفظه خلأ (Vacuum Envelope)

الکترون‌ها باید در مسیر کاتد تا آند با کمترین برخورد ممکن حرکت کنند. به همین دلیل فضای داخلی تیوب در شرایط خلأ قرار می‌گیرد. این محفظه می‌تواند از شیشه یا مواد مناسب دیگر ساخته شود و وظیفه آن حفظ محیط خلأ و ایجاد یک محیط پایدار برای حرکت الکترون‌هاست.

خلأ مناسب باعث می‌شود مسیر حرکت الکترون‌ها کنترل‌پذیرتر باشد ، برخوردهای ناخواسته با مولکول‌های گاز کاهش پیدا کند و شرایط الکتریکی تیوب پایدار بماند.

بنابراین، خلأ صرفاً یک ویژگی ساختاری نیست؛ بلکه یکی از شرایط اساسی عملکرد تیوب است.

۲. کاتد (Cathode)

کاتد، الکترود منفی تیوب است و وظیفه اصلی آن فراهم کردن الکترون‌هایی است که بعداً به سمت آند شتاب می‌گیرند. کاتد معمولاً شامل دو بخش مهم است:Filament (فیلامان) وFocusing Cup ( کاپ فوکوس ). در بسیاری از تیوب‌های تشخیصی، بیش از یک فیلامان با اندازه متفاوت وجود دارد تا امکان انتخاب اندازه‌های مختلف فوکال‌اسپات فراهم شود.

فیلامان ( Filament): فیلامان را می‌توان یکی از مهم‌ترین نقاط آغاز فرآیند تولید پرتو دانست. فیلامان معمولاً از تنگستن ساخته می‌شود. با عبور جریان الکتریکی، فیلامان گرم می‌شود و در دمای بالا الکترون‌هایی از سطح آن خارج می‌شوند. این فرآیند را گسیل گرمایونی (Thermionic Emission) می‌نامیم.

o ارتباط فیلامان با mA: یکی از نکات مهم این است که جریان فیلامان و جریان تیوب (mA) یکی نیستند. گرم کردن فیلامان میزان گسیل الکترون را کنترل می‌کند و شرایط میدان و ولتاژ تیوب نیز بر تعداد الکترون‌هایی که واقعاً از کاتد به آند می‌رسند اثر دارند. در محدوده‌های مشخص، افزایش شرایط گسیل می‌تواند جریان تیوب و در نتیجه خروجی پرتو را افزایش دهد؛ اما این رابطه همیشه کاملاً خطی نیست و پدیده space-charge limitation نیز می‌تواند وارد عمل شود.

کاپ فوکوس ( Focusing Cup): الکترون‌های آزادشده از فیلامان اگر بدون کنترل حرکت کنند، در مسیر خود پخش می‌شوند. کاپ فوکوس برای شکل‌دهی و متمرکز کردن جریان الکترونی به سمت ناحیه مشخصی از آند استفاده می‌شود. این کار اهمیت زیادی دارد؛ زیرا محل برخورد الکترون‌ها با هدف، همان ناحیه‌ای است که به آن Focal Spot گفته می‌شود. در برخی طراحی‌ها، شرایط الکتریکی کاپ فوکوس می‌تواند توزیع الکترون‌ها را تغییر دهد و اندازه فوکال‌اسپات را کنترل کند.

۳. آند (Anode)

آند، الکترود مثبت تیوب است. اختلاف پتانسیل بین کاتد و آند باعث شتاب گرفتن الکترون‌های آزادشده از کاتد به سمت آند می‌شود. وقتی این الکترون‌ها به هدف برخورد می‌کنند، انرژی جنبشی آن‌ها از طریق برهم‌کنش‌های مختلف در ماده آزاد می‌شود و بخشی از آن به شکل پرتو ایکس ظاهر می‌شود.

آند دو وظیفه مهم دارد یکی فراهم کردن هدف برای تولید پرتو ایکس و دیگری مدیریت و انتقال گرمای ناشی از برخورد الکترون‌ها.

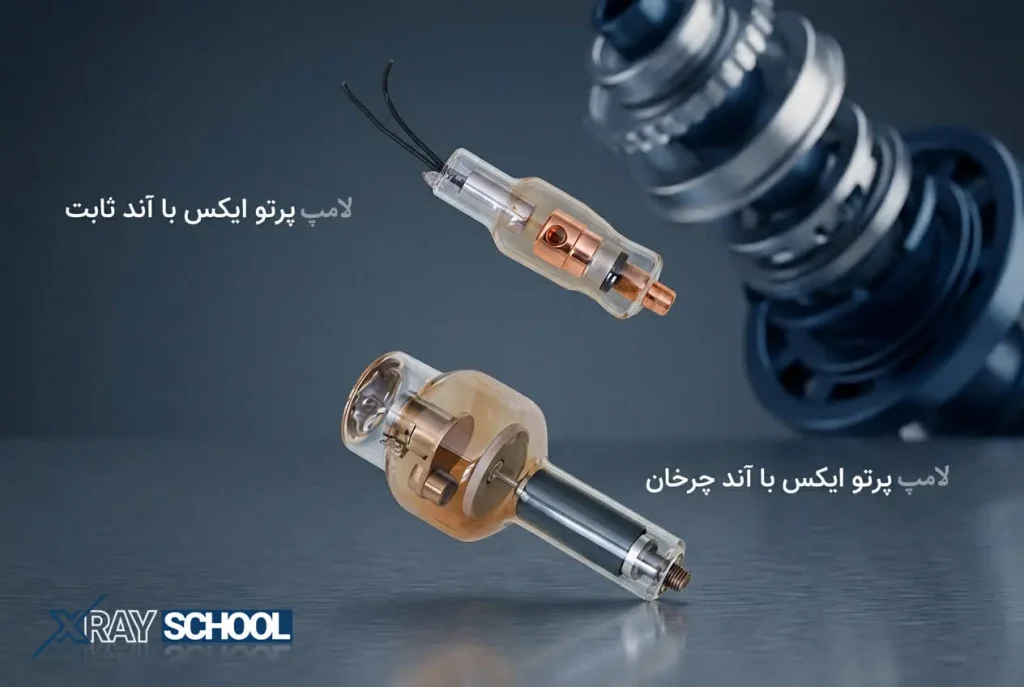

آندها را می‌توان به دو گروه اصلی تقسیم کرد:

آند ثابت( Stationary Anode): در این طراحی، هدف در موقعیت ثابتی قرار دارد. این نوع تیوب برای کاربردهایی که بار حرارتی پایین‌تر یا تعداد شات محدودتری دارند مناسب است؛ از جمله برخی تیوب‌های دندانپزشکی و کاربردهای کم‌بار.
آند چرخان( Rotating Anode): در آند چرخان، دیسک هدف در زمان تابش می‌چرخد. در نتیجه، محل برخورد الکترون‌ها در طول یک مسیر دایره‌ای روی سطح آند جابه‌جا می‌شود و گرما در حجم و سطح بزرگ‌تری توزیع می‌شود. این طراحی امکان تحمل بار حرارتی بالاتر را فراهم می‌کند و برای بسیاری از کاربردهای تشخیصی پزشکی بسیار مهم است.

۴. هدف ( Target)

هدف همان ناحیه‌ای از آند است که الکترون‌های پرانرژی به آن برخورد می‌کنند و پرتو ایکس در نتیجه این برهم‌کنش‌ها تولید می‌شود. در بسیاری از تیوب‌های تشخیصی، تنگستن (W) ماده مهمی برای هدف است. چرا؟ زیرا برای تولید مؤثر پرتو ایکس، ماده هدف باید مجموعه‌ای از ویژگی‌های مناسب داشته باشد؛ از جمله عدد اتمی بالا و قابلیت تحمل دمای بالا. در طراحی‌های مختلف ممکن است ساختار هدف، پایه آند و مواد پشتیبان برای بهبود انتقال حرارت و استحکام مکانیکی متفاوت باشند. بنابراین نباید صرفاً گفت «آند از تنگستن ساخته شده است». در بسیاری از طراحی‌ها، تنگستن بخش هدف است و سایر قسمت‌های آند از مواد متفاوتی تشکیل می‌شوند.

یک نکته بسیار مهم: بیشتر انرژی کجا می‌رود؟

یکی از مهم‌ترین واقعیت‌های فیزیکی درباره تیوب پرتو ایکس این است که تبدیل انرژی الکترون‌ها به پرتو ایکس بازده بسیار محدودی دارد. بخش عمده انرژی الکترون‌های برخوردکننده در ماده هدف به گرما تبدیل می‌شود و تنها بخش کوچکی به صورت فوتون‌های X-Ray آزاد می‌شود.

به همین دلیل، یکی از بزرگ‌ترین چالش‌های طراحی تیوب این است: چگونه مقدار زیادی انرژی حرارتی را مدیریت کنیم، بدون اینکه هدف یا سایر اجزای تیوب آسیب ببینند؟ پاسخ این سؤال ما را به آند چرخان و سیستم مدیریت حرارت می‌رساند.

چرا آند چرخان اهمیت دارد؟

اگر تمام الکترون‌ها در یک نقطه ثابت به هدف برخورد کنند، انرژی حرارتی در همان ناحیه متمرکز می‌شود. این وضعیت می‌تواند باعث افزایش شدید دمای موضعی و در بارهای بالا، آسیب به هدف شود. در آند چرخان، دیسک هدف می‌چرخد و مسیر برخورد الکترون‌ها روی یک Focal Track توزیع می‌شود.

بنابراین: فوکال‌اسپات از نظر هندسی کوچک باقی می‌ماند، اما گرما در مسیر بزرگ‌تری از آند توزیع می‌شود. این یکی از مهم‌ترین ایده‌های طراحی تیوب‌های تشخیصی است.

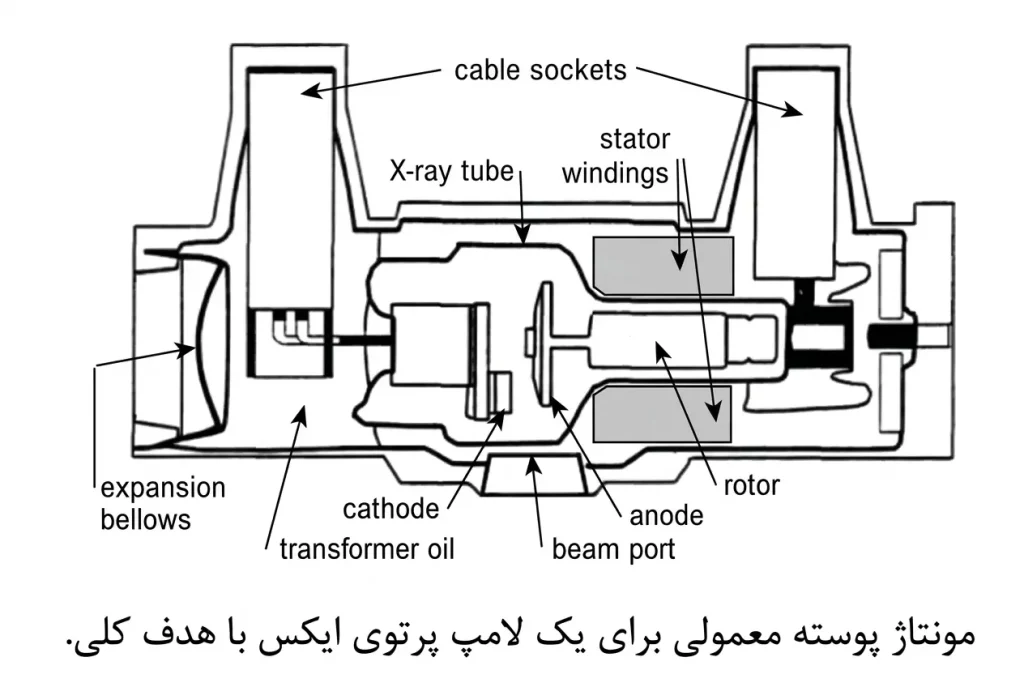

سیستم مدیریت حرارت ( Cooling & Heat Management):

گرمای تولیدشده باید از ناحیه هدف دور شود. بسته به طراحی تیوب و مجموعه تیوب، مدیریت حرارت می‌تواند از طریق مجموعه‌ای از سازوکارها انجام شود؛ از جمله:

انتقال حرارت از هدف به ساختار آند
انتقال حرارت از آند به بخش‌های دیگر
استفاده از روغن عایق و انتقال‌دهنده حرارت در محفظه تیوب
چرخش آند
طراحی مناسب محفظه و مسیرهای انتقال حرارت
سیستم‌های خنک‌کننده خارجی در برخی تجهیزات

در استانداردهای فنی تجهیزات نیز ظرفیت حرارتی آند، نرخ خنک‌شدن و سیستم حفاظت در برابر اضافه‌بار حرارتی از مشخصات مهم تیوب محسوب می‌شوند.

فوکال‌اسپات چیست؟

Focal Spot یا نقطه کانونی، ناحیه‌ای روی هدف آند است که الکترون‌های شتاب‌گرفته به آن برخورد می‌کنند. این ناحیه کوچک به نظر می‌رسد، اما اهمیت بسیار زیادی در تصویربرداری دارد. چرا؟ چون پرتو ایکس عملاً از همین ناحیه منشأ می‌گیرد و اندازه هندسی آن می‌تواند بر تاری‌شدگی هندسی و وضوح فضایی تصویر اثر بگذارد.

اما یک مشکل وجود دارد. هرچه ناحیه برخورد کوچک‌تر شود، گرما در حجم کوچک‌تری متمرکز می‌شود. بنابراین طراحی تیوب همیشه با یک مصالحه روبه‌رو است:

وضوح بالاتر ↔ ظرفیت حرارتی و توان کاری

اصل Line Focus چیست؟

یکی از ایده‌های مهم در طراحی تیوب این است که بتوان فوکال‌اسپات مؤثر کوچک داشت، در حالی که ناحیه واقعی برخورد الکترون‌ها برای تحمل حرارت، مناسب باقی بماند. زاویه‌دار بودن سطح هدف آند باعث می‌شود ناحیه واقعی برخورد از دید آشکارساز، کوچک‌تر از ابعاد واقعی آن دیده شود.

این مفهوم با نام: Line Focus Principle شناخته می‌شود.

در نتیجه، طراح می‌تواند بین دو نیاز تعادل ایجاد کند:

• ناحیه واقعی مناسب برای تحمل حرارت

• ناحیه مؤثر کوچک‌تر برای بهبود وضوح فضایی

ارتباط تیوب اشعه ایکس با کیفیت تصویر

تیوب اشعه ایکس فقط یک مولد پرتو نیست؛ ویژگی‌های آن می‌تواند مستقیماً بر کیفیت تصویر تأثیر بگذارد. پارامترهایی مانند:

kVp
mA
mAs
اندازه فوکال اسپات
جنس هدف
فیلتراسیون
شکل طیف پرتو

در ویژگی‌های پرتو خروجی و عملکرد تصویربرداری نقش دارند. برای مثال، اندازه مناسب فوکال اسپات می‌تواند بر وضوح فضایی اثر بگذارد، در حالی که انتخاب kVp و mAs بر انرژی و کمیت پرتو تأثیر می‌گذارد.

اجزای تیوب اشعه ایکس در یک نگاه

وظیفه اصلی جزء

فراهم کردن محیط مناسب برای حرکت الکترون‌ها محفظه خلأ

تولید و هدایت الکترون‌ها کاتد

ایجاد گسیل گرمایونی فیلامان

تمرکز و شکل‌دهی جریان الکترونی کاپ فوکوس

دریافت الکترون‌های شتاب‌گرفته آند

محل اصلی تولید پرتو ایکس هدف

دفع و مدیریت گرمای تولیدشده سیستم خنک‌کننده

یک اشتباه رایج: تیوب با دستگاه X-Ray یکی نیست!

گاهی در گفتگوهای عمومی گفته می‌شود دستگاه( اشعه ایکس= تیوب )اما این دو یکسان نیستند. تیوب اشعه ایکس فقط یکی از اجزای سامانه تولید و تصویربرداری است. یک سامانه کامل می‌تواند شامل اجزای زیر باشد:

مولد ولتاژ بالا
تیوب
کولیماتور
فیلتر
آشکارساز
سیستم کنترل
نرم‌افزار پردازش تصویر
سامانه‌های حفاظتی

تیوب مسئول تولید پرتو است؛ اما کیفیت نهایی یک سیستم تصویربرداری حاصل عملکرد هماهنگ تمام این اجزاست.

جمع‌بندی

تیوب اشعه ایکس یکی از بنیادی‌ترین اجزای سامانه‌های پرتو ایکس است و شناخت آن برای درک فیزیک تصویربرداری ضروری است. در ساختار پایه تیوب، کاتد و آند در یک محیط خلأ قرار دارند. فیلامان در کاتد با گرم شدن، الکترون‌ها را از طریق گسیل گرمایونی آزاد می‌کند. کاپ فوکوس جریان الکترونی را شکل می‌دهد و اختلاف پتانسیل بالا، الکترون‌ها را به سمت آند هدایت می‌کند. در سمت دیگر، آند و هدف قرار دارند. هدف محل اصلی برخورد الکترون‌هاست و طراحی آند باید علاوه بر الزامات تولید پرتو، امکان تحمل و انتقال حرارت را نیز فراهم کند.

در بسیاری از سامانه‌های پزشکی، استفاده از آند چرخان باعث می‌شود گرما در مسیر بزرگ‌تری توزیع شود. از سوی دیگر، فوکال‌اسپات یکی از مهم‌ترین نقاط اتصال میان طراحی تیوب و کیفیت تصویر است؛ زیرا کوچک‌تر شدن آن می‌تواند به بهبود وضوح فضایی کمک کند، اما هم‌زمان محدودیت‌های حرارتی ایجاد می‌کند.

بنابراین تیوب اشعه ایکس را نباید صرفاً یک “مولد اشعه” دانست. تیوب یک سامانه الکترونی ـ حرارتی دقیق است که باید تولید و کنترل الکترون، تمرکز جریان، تحمل حرارت و شرایط مناسب برای تصویربرداری را هم‌زمان مدیریت کند.

سوالات پر تکرار

تیوب اشعه ایکس چیست؟

تیوب اشعه ایکس یک سامانه الکترونی در محیط خلأ است که در آن الکترون‌ها از کاتد به سمت آند حرکت می‌کنند و شرایط لازم برای تولید پرتو ایکس فراهم می‌شود.

مهم‌ترین اجزای تیوب اشعه ایکس کدام‌اند؟

کاتد، فیلامان، کاپ فوکوس، آند، هدف و محفظه خلأ از اجزای اصلی تیوب هستند.

وظیفه فیلامان چیست؟

فیلامان با گرم شدن، از طریق گسیل گرمایونی الکترون آزاد می‌کند.

آیا فیلامان همان جریان mA است؟

خیر. فیلامان منبع گسیل الکترونی است و جریان تیوب یا mA، جریان الکترون‌هایی است که از کاتد به آند می‌رسند.

کاپ فوکوس چه کاری انجام می‌دهد؟

کاپ فوکوس جریان الکترونی را شکل داده و آن را به سمت ناحیه مشخصی از هدف هدایت می‌کند.

تفاوت آند و هدف چیست؟

آند الکترود مثبت تیوب است؛ هدف ناحیه‌ای از آند است که الکترون‌ها به آن برخورد می‌کنند و فرآیندهای تولید پرتو در آن رخ می‌دهد.

چرا در تیوب‌های X-Ray از تنگستن استفاده می‌شود؟

تنگستن به دلیل عدد اتمی بالا و قابلیت تحمل دماهای بالا، ماده مناسبی برای هدف بسیاری از تیوب‌های X-Ray است.

آند چرخان چه مزیتی دارد؟

آند چرخان باعث می‌شود ناحیه دریافت‌کننده انرژی حرارتی روی مسیر بزرگ‌تری حرکت کند و گرما بهتر توزیع شود.

فوکال‌اسپات چیست؟

فوکال‌اسپات ناحیه‌ای روی هدف آند است که جریان الکترونی به آن برخورد می‌کند و اندازه آن می‌تواند بر وضوح فضایی تصویر اثر بگذارد.

چرا فوکال‌اسپات کوچک‌تر همیشه بهتر نیست؟

زیرا کوچک شدن آن می‌تواند وضوح فضایی را افزایش دهد، اما هم‌زمان تمرکز حرارت در ناحیه کوچک‌تر را بیشتر می‌کند.

آیا تیوب اشعه ایکس همان دستگاه X-Ray است؟

خیر. تیوب تنها یکی از اجزای سامانه X-Ray است و اجزایی مانند مولد، کولیماتور، فیلتر، آشکارساز و سیستم پردازش نیز در عملکرد کل سیستم نقش دارند.

منابع:

International Atomic Energy Agency (IAEA); Diagnostic Radiology Physics, Chapter 5

American Association of Physicists in Medicine (AAPM); Essentials of Radiology Physics, Chapter 6
