پرتو ایکس؛ ترسناک یا ایمن؟
وقتی نام پرتو ایکس شنیده می‌شود، بسیاری از افراد ناخودآگاه به خطر، آسیب‌های بدنی یا مواجهه با اشعه فکر می‌کنند. این نگرانی تا حدی طبیعی است؛ چون پرتو ایکس نوعی تابش یون‌ساز است و اگر بدون کنترل، بدون حفاظ و در دوز های بالا استفاده شود، می‌تواند خطرآفرین باشد.
اما نکته‌ی مهم اینجاست:
پرتو ایکس زمانی خطرناک است که بدون استاندارد، بدون کنترل و بدون رعایت اصول ایمنی استفاده شود؛ نه زمانی که در یک دستگاه استاندارد، شیلد شده و کنترل شده به‌کار می‌رود.
در این نوشته، بدون ورود به اصطلاحات پیچیده‌ی فیزیک، بررسی می‌کنیم که میزان پرتو گیری در زندگی روزمره چقدر است، کار با دستگاه‌های ایکس ری صنعتی و امنیتی چه سطحی از ریسک دارد و چرا یک دستگاه استاندارد می‌تواند برای اپراتور کاملاً ایمن باشد.
پرتو ایکس چیست و چرا درباره‌ی ایمنی آن صحبت می‌شود؟
پرتو ایکس نوعی تابش با انرژی بالا است که توانایی عبور از برخی مواد را دارد. همین ویژگی باعث شده است از آن در حوزه‌های مختلفی استفاده شود؛ از تصویربرداری پزشکی و دندان‌پزشکی گرفته تا بازرسی چمدان، کنترل بار، اسکن بسته‌ها، بازرسی صنعتی و سامانه‌های امنیتی.
در دستگاه‌های ایکس ری، هدف این است که پرتو به شکل کنترل شده، جهت‌دار و محدود تولید شود. یعنی پرتو فقط در مسیر مشخصی حرکت کند، از محدوده‌ی مناسب عبور نکند و میزان نشتی آن در اطراف دستگاه بسیار پایین باشد.
بنابراین تفاوت مهمی میان این دو حالت وجود دارد:
- مواجهه با منبع پرتو بدون حفاظ و کنترل
- کار با دستگاه ایکس ری استاندارد، شیلد شده و تست‌شده
در حالت دوم، طراحی دستگاه، شیلدینگ، سنسورها، کلیدهای ایمنی، فاصله‌گذاری و کنترل نشتی پرتو همگی برای محافظت از اپراتور و محیط اطراف به‌کار گرفته می‌شوند.
واحد اندازه‌گیری پرتو گیری چیست؟
برای اینکه بهتر متوجه شویم «میزان پرتو» یعنی چه، باید با یک واحد مهم آشنا شویم: سیورت.
سیورت، واحدی برای سنجش اثر پرتو بر بدن انسان است. اما چون مقدارهای روزمره معمولاً بسیار کوچک هستند، بیشتر از واحد کوچک‌تر آن استفاده می‌شود:
میکرو سیورت
هر ۱ سیورت برابر با ۱,۰۰۰,۰۰۰ میکرو سیورت است.
وقتی درباره‌ی پرتو گیری های معمول صحبت می‌کنیم، معمولاً اعداد در حد چند میکرو سیورت، چند ده میکرو سیورت یا چند هزار میکرو سیورت در سال هستند.
مقایسه‌ی ساده میزان پرتو گیری در زندگی روزمره
برای درک بهتر، بیایید چند مثال ساده را بررسی کنیم. بدن ما در طول زندگی روزمره، حتی بدون کار با دستگاه ایکس ری، همواره در معرض مقدار کمی تابش طبیعی قرار دارد. این تابش می‌تواند از خاک، سنگ‌ها، مواد غذایی، پرتوهای کیهانی و حتی برخی عناصر طبیعی موجود در بدن و محیط اطراف باشد.
نمونه‌هایی از پرتو گیری‌های معمول
| منبع پرتو گیری | میزان تقریبی پرتو گیری |
|---|---|
| خوردن یک عدد موز | حدود ۰.۱ میکرو سیورت |
| یک عکس‌برداری ساده دندان | حدود ۵ میکرو سیورت |
| یک پرواز هوایی حدود ۳ ساعته | حدود ۱۰ میکرو سیورت |
| پرتو گیری طبیعی از محیط در یک سال | حدود ۲۴۰۰ میکرو سیورت |
شاید عجیب به نظر برسد، اما حتی یک موز هم مقدار بسیار ناچیزی ماده‌ی رادیواکتیو طبیعی دارد؛ چون موز حاوی پتاسیم است و بخشی از پتاسیم موجود در طبیعت، رادیواکتیو دارد. البته این مقدار آن‌قدر کم است که از نظر سلامت، جای نگرانی ندارد.
پرواز با هواپیما نیز باعث افزایش اندکی در پرتو گیری می‌شود؛ چون در ارتفاع بالا، جو زمین محافظت کمتری در برابر پرتوهای کیهانی ایجاد می‌کند.

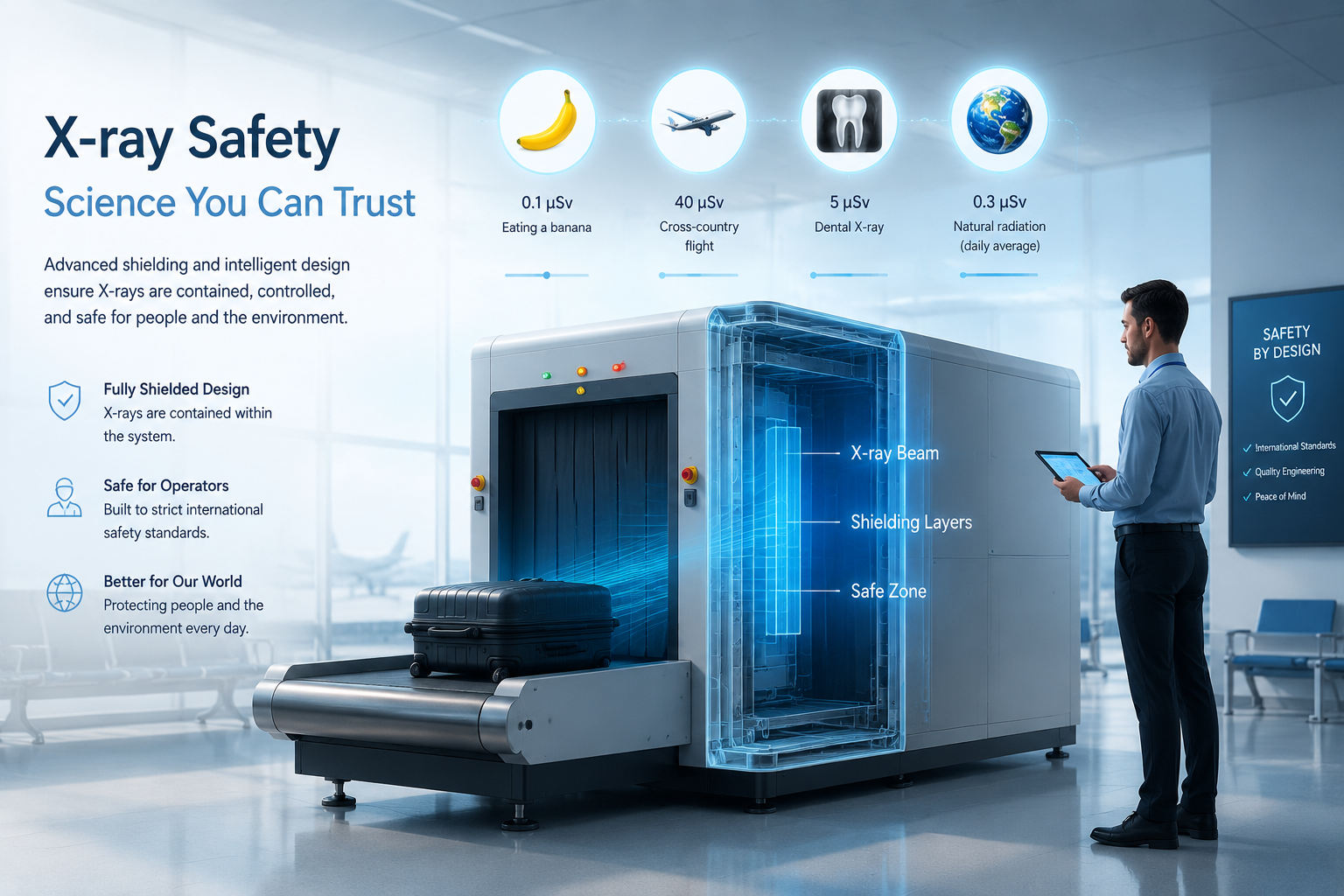

کار با سامانه‌ی پرتو ایکس صنعتی یا فرودگاهی چقدر پرتو گیری دارد؟
در یک دستگاه ایکس ری استاندارد، مانند سامانه‌های بازرسی فرودگاهی، دستگاه‌های ایکس ری چمدانی، دستگاه‌های اسکن بسته یا تجهیزات ایکس ری صنعتی، پرتو به صورت کنترل شده درون محفظه دستگاه تولید و هدایت می‌شود.
در چنین دستگاه‌هایی، بدنه و محفظه با مواد حفاظتی مناسب، از جمله ورق‌های سربی یا ساختارهای جاذب پرتو، عایق‌بندی می‌شود تا نشتی پرتو به اطراف به حداقل برسد.
در بسیاری از دستگاه‌های استاندارد، میزان پرتو در اطراف دستگاه در شرایط معمول کاری می‌تواند کمتر از حدود ۱ میکرو سیورت در ساعت باشد؛ البته این مقدار بسته به طراحی دستگاه، استاندارد ساخت، وضعیت شیلدینگ، کیفیت مونتاژ و نتایج تست نشتی پرتو متفاوت است.
بنابراین نکته‌ی کلیدی این است:
خطر اصلی در خودِ پرتو ایکس نیست؛ خطر زمانی ایجاد می‌شود که دستگاه غیراستاندارد، بدون شیلدینگ مناسب یا بدون کنترل نشتی پرتو باشد.
در یک دستگاه ایکس ری استاندارد و تست‌شده، سطح پرتوی اطراف دستگاه باید به گونه ای کنترل شود که اپراتور در شرایط کاری عادی، در محدوده ایمن قرار بگیرد.
چرا دستگاه پرتو ایکس استاندارد برای اپراتور ایمن است؟
ایمنی یک دستگاه ایکس ری فقط به یک قطعه یا یک ویژگی محدود نمی‌شود. مجموعه‌ای از طراحی‌ها و کنترل‌ها باعث می‌شود دستگاه برای اپراتور و افراد حاضر در محیط، ایمن باشد.
مهم‌ترین عوامل ایمنی عبارت اند از:
۱. شیلدینگ یا عایق‌بندی مناسب
در دستگاه‌های ایکس ری، بخش‌هایی که احتمال عبور یا پراکندگی پرتو از آن‌ها وجود دارد، باید به درستی عایق‌بندی شوند. یکی از رایج‌ترین مواد برای این کار، سرب است؛ زیرا توانایی بالایی در جذب پرتو ایکس دارد.
استفاده از ورق‌های سربی باکیفیت، طراحی صحیح محل قرارگیری آن‌ها و کنترل دقیق اتصالات، نقش مهمی در کاهش نشتی پرتو دارد.
۲. طراحی مسیر پرتو
در دستگاه‌های استاندارد، پرتو نباید به هر جهتی منتشر شود. منبع ایکس ری و مولد ها به گونه ای طراحی می‌شوند که پرتو در یک مسیر مشخص هدایت شود و فقط از ناحیه‌ی موردنظر عبور کند.
این موضوع باعث می‌شود پرتو گیری غیرضروری کاهش پیدا کند.
۳. کنترل نشتی پرتو
یکی از مهم‌ترین آزمون‌ها در ارزیابی ایمنی دستگاه‌های ایکس ری، تست نشتی پرتو است. در این تست، نقاط مختلف اطراف دستگاه با استفاده از دزیمتر بررسی می‌شود تا مشخص شود آیا پرتو از بدنه، درزها، ورودی‌ها، خروجی‌ها یا قسمت‌های حساس دستگاه نشت می‌کند یا خیر.
دستگاهی که به درستی طراحی و تولید شده باشد، باید در سخت گیرانه ترین حالت‌های کاری نیز نشتی پرتو را در محدوده‌ی مجاز نگه دارد.
۴. استفاده از سنسور ها و سیستم‌های ایمنی
بسیاری از دستگاه‌های ایکس ری مجهز به سیستم‌های ایمنی هستند؛ مانند:
- کلید توقف اضطراری
- سنسور باز بودن درب یا کاور
- چراغ هشدار تابش
- آلارم عملکرد دستگاه
- مدارهای حفاظتی برای قطع تابش در شرایط غیرعادی
- کنترل نرم‌افزاری وضعیت دستگاه
این موارد باعث می‌شوند اگر شرایط غیر ایمن ایجاد شود، دستگاه وارد حالت ایمن شود یا تولید پرتو متوقف گردد.
قانون طلایی ایمنی پرتو: فاصله بگیر و ایمن‌تر باش
یکی از اصول بسیار مهم در ایمنی پرتوها، قانون عکس مجذور فاصله است.
به زبان ساده، این قانون می‌گوید:
اگر فاصله‌ی شما از منبع پرتو ۲ برابر شود، شدت پرتویی
که دریافت می‌کنید ۴ برابر کمتر می‌شود.
یعنی شدت پرتو با مربع فاصله رابطه‌ی معکوس دارد.
برای مثال:
| افزایش فاصله از منبع پرتو | کاهش شدت پرتو |
|---|---|
| ۲ برابر شدن فاصله | ۴ برابر کاهش |
| ۳ برابر شدن فاصله | ۹ برابر کاهش |
| ۴ برابر شدن فاصله | ۱۶ برابر کاهش |
البته در دستگاه‌های شیلد شده، اپراتور معمولاً مستقیماً با منبع پرتو مواجه نیست؛ اما همین اصل در طراحی، نصب، جانمایی و استفاده از دستگاه اهمیت زیادی دارد.
در دستگاه‌های قابل‌حمل نیز رعایت فاصله‌ی مناسب، استفاده از ریموت کنترل، محدود کردن حضور افراد غیرضروری در محیط و رعایت دستورالعمل‌های ایمنی می‌تواند میزان پرتو گیری را به حداقل ممکن برساند.
اصل ALARA چیست و چرا در ایمنی پرتو ایکس اهمیت دارد؟
در مهندسی پرتو، یک اصل بسیار مهم وجود دارد که با عنوان ALARA شناخته می‌شود.
ALARA مخفف عبارت زیر است:
As Low As Reasonably Achievable
یعنی:
میزان پرتو گیری باید تا حدی که به صورت منطقی و عملی امکان‌پذیر است، پایین نگه داشته شود.
بر اساس این اصل، حتی اگر میزان پرتو گیری در محدوده‌ی مجاز باشد، باز هم باید تلاش شود که مقدار آن کمتر شود؛ به شرطی که این کاهش از نظر فنی، اجرایی و اقتصادی منطقی باشد.
اصل ALARA بر سه پایه مهم استوار است:
۱. کاهش زمان مواجهه
هرچه مدت زمان حضور در نزدیکی منبع پرتو کمتر باشد، دز دریافتی نیز کمتر خواهد بود.
۲. افزایش فاصله
با افزایش فاصله از منبع، شدت پرتو به‌شدت کاهش پیدا می‌کند.
۳. استفاده از حفاظ مناسب
استفاده از شیلدینگ سربی، بدنه‌ی مناسب، حفاظ‌های فیزیکی و طراحی استاندارد باعث کاهش چشمگیر پرتوگیری می‌شود.
تعهد فاتح اسکن به ایمنی کاربران و اپراتورها
در فاتح اسکن، ایمنی دستگاه و سلامت اپراتور بخشی از طراحی و فلسفه‌ی تولید دستگاه است.
در طراحی و ساخت سامانه‌های ایکس ری، چند اصل کلیدی مورد توجه قرار می‌گیرد:
استفاده از شیلدینگ مناسب و باکیفیت
در ساخت دستگاه‌ها، از ورق‌های سربی و ساختارهای حفاظتی مناسب برای کاهش نشتی پرتو استفاده می‌شود. کیفیت شیلدینگ نقش مستقیمی در ایمنی اپراتور و افراد حاضر در اطراف دستگاه دارد.
کنترل دقیق نشتی پرتو
نشتی پرتو باید در شرایط مختلف کاری با استفاده از دزیمتر های دقیق بررسی شود. کنترل سخت گیرانه ی نشتی پرتو کمک می‌کند دستگاه در محیط‌های عملیاتی، ایمنی لازم را داشته باشد.
توجه به طراحی مهندسی دستگاه
ایمنی تنها با اضافه کردن سرب به دستگاه ایجاد نمی‌شود. جانمایی منبع پرتو، طراحی مسیر تابش، نحوه‌ی قرارگیری آشکارساز، کیفیت درزگیری، ساختار مکانیکی و کنترل‌های نرم‌افزاری، همگی در ایمنی نهایی دستگاه تأثیر دارند.
رعایت اصل ALARA
هدف این است که پرتو گیری اپراتور و افراد محیط، تا حد امکان کاهش یابد؛ حتی اگر مقدار اندازه گیری شده در محدوده‌ی مجاز باشد.
آیا ایستادن کنار دستگاه ایکس ری خطرناک است؟
اگر دستگاه ایکس ری استاندارد باشد، شیلدینگ آن به درستی انجام شده باشد و تست نشتی پرتو را با موفقیت گذرانده باشد، ایستادن در محل تعیین‌شده برای اپراتور نباید خطری برای او ایجاد کند.
اما چند نکته مهم باید رعایت شود:
- دستگاه باید از تولیدکننده‌ی معتبر تهیه شده باشد.
- نصب و راه‌اندازی باید اصولی انجام شود.
- اپراتور باید آموزش اولیه‌ی ایمنی را دریافت کند.
- دستگاه باید به صورت دوره‌ای بررسی و سرویس شود.
- در صورت آسیب‌دیدگی بدنه، کاور، درب‌ها یا بخش‌های حفاظتی، دستگاه نباید بدون بررسی تخصصی استفاده شود.
- تست نشتی پرتو باید در بازه‌های مشخص انجام شود.
بنابراین پاسخ دقیق‌تر این است:
ایستادن کنار دستگاه پرتو ایکس استاندارد، سالم و تست‌شده، در محل تعیین‌شده برای اپراتور، ایمن است.
تفاوت دستگاه استاندارد و غیراستاندارد در ایمنی پرتو
همه دستگاه‌های ایکس ری از نظر ایمنی در یک سطح نیستند. تفاوت میان یک دستگاه استاندارد و غیراستاندارد می‌تواند بسیار جدی باشد.
یک دستگاه استاندارد معمولاً ویژگی‌های زیر را دارد:
- طراحی مهندسی شده مسیر پرتو
- شیلدینگ مناسب و یکنواخت
- کنترل نشتی پرتو
- سیستم‌های ایمنی و هشدار
- کیفیت ساخت بالا
- تست و کنترل نهایی پیش از تحویل
- امکان سرویس و پشتیبانی فنی
- آموزش کاربری و نگهداری
در مقابل، دستگاه غیراستاندارد ممکن است در ظاهر عملکرد تصویربرداری داشته باشد، اما از نظر نشتی پرتو، کیفیت حفاظ، ایمنی اپراتور و دوام قطعات، ریسک‌های جدی ایجاد کند.
چه کسانی باید درباره‌ی ایمنی دستگاه ایکس ری حساس باشند؟
ایمنی پرتو فقط دغدغه اپراتور نیست. این موضوع برای گروه‌های مختلف اهمیت دارد، از جمله:
- مدیران مراکز امنیتی و بازرسی
- مسئولان ایمنی
- اپراتورهای دستگاه ایکس ری
- شرکت‌های صنعتی و تولیدی
- انبارداری ها
- فرودگاه‌ها، گمرک‌ها و پایانه‌ها
- مراکز خرید، سازمان‌ها و مجموعه‌های حساس
- پیمانکاران تجهیزات امنیتی و بازرسی
اگر دستگاه ایکس ری در یک محیط پرتردد استفاده می‌شود، انتخاب دستگاه استاندارد اهمیت بیشتری پیدا می‌کند؛ چون علاوه بر اپراتور، افراد عبوری و کارکنان محیط نیز باید در معرض کمترین میزان پرتو قرار بگیرند.
جمع‌بندی: پرتو ایکس ترسناک نیست، اگر استاندارد و کنترل شده باشد
پرتو ایکس به خودی خود موضوعی نیست که بتوان آن را ساده‌انگارانه نادیده گرفت؛ اما ترس بیش از حد از آن هم درست نیست. آنچه اهمیت دارد، استاندارد بودن دستگاه، کیفیت شیلدینگ، کنترل نشتی پرتو و رعایت اصول ایمنی است.
در زندگی روزمره، بدن ما همواره مقدار کمی پرتو از محیط دریافت می‌کند. در دستگاه‌های ایکس ری استاندارد نیز میزان پرتو اطراف دستگاه باید به گونه ای کنترل شود که اپراتور و افراد حاضر در محیط، در شرایط ایمن قرار داشته باشند.
بنابراین:
اگر دستگاه ایکس ری استاندارد، شیلد شده، تست‌شده و درست استفاده شود، کار با آن برای اپراتور ایمن خواهد بود.
فاتح اسکن با تمرکز بر طراحی مهندسی، استفاده از شیلدینگ مناسب، کنترل نشتی پرتو و رعایت اصل ALARA، تلاش می‌کند سامانه‌هایی ایمن، قابل‌اعتماد و مناسب برای محیط‌های صنعتی، امنیتی و بازرسی ارائه دهد.
نیاز به مشاوره درباره‌ی ایمنی دستگاه ایکس ری دارید؟
اگر برای مجموعه خود قصد خرید، بررسی یا ارتقای دستگاه ایکس ری دارید و درباره ایمنی اپراتور، نشتی پرتو، شیلدینگ یا انتخاب دستگاه استاندارد سؤال دارید، می‌توانید با کارشناسان فاتح اسکن در ارتباط باشید.
فاتح‌اسکن؛ طراحی و تولید سامانه‌های ایکس‌ری با تمرکز بر ایمنی، دقت و کیفیت.
برای دریافت مشاوره، اطلاعات فنی یا بررسی نیاز مجموعه‌ی خود به صفحه‌ی تماس با ما مراجعه کنید.
پرسش‌های متداول
آیا دستگاه ایکس ری برای اپراتور خطرناک است؟
اگر دستگاه استاندارد، سالم، شیلد شده و تست‌شده باشد و اپراتور در محل تعیین‌شده کار کند، میزان پرتو گیری باید در محدوده ایمن قرار داشته باشد. خطر اصلی زمانی ایجاد می‌شود که دستگاه غیراستاندارد باشد یا اصول ایمنی رعایت نشود.
نشتی پرتو در دستگاه ایکس ری یعنی چه؟
نشتی پرتو یعنی مقدار پرتویی که ممکن است از بدنه، درزها یا بخش‌های مختلف دستگاه به بیرون منتشر شود. در دستگاه استاندارد، این نشتی باید به حداقل ممکن برسد و در محدوده مجاز باشد.
چرا در دستگاه‌های ایکس ری از سرب استفاده می‌شود؟
سرب به دلیل چگالی بالا و توان جذب مناسب، یکی از رایج‌ترین مواد برای کاهش عبور پرتو ایکس است. به همین دلیل در شیلدینگ دستگاه‌های ایکس ری از ورق‌های سربی یا ساختارهای حفاظتی مشابه استفاده می‌شود.
اصل ALARA در ایمنی پرتو چیست؟
اصل ALARA می‌گوید میزان پرتو گیری باید تا حدی که به صورت منطقی امکان‌پذیر است، پایین نگه داشته شود. این اصل بر کاهش زمان مواجهه، افزایش فاصله و استفاده از حفاظ مناسب تأکید دارد.
آیا فاصله گرفتن از دستگاه ایکس ری تأثیر دارد؟
بله. بر اساس قانون عکس مجذور فاصله، با افزایش فاصله از منبع پرتو، شدت پرتو به‌شدت کاهش می‌یابد. البته در دستگاه‌های شیلدشده، منبع پرتو درون ساختار حفاظتی قرار دارد، اما رعایت فاصله همچنان یکی از اصول مهم ایمنی است.
آیا دستگاه ایکس ری باید به صورت دوره‌ای تست شود؟
بله. برای اطمینان از ایمنی، دستگاه باید در بازه‌های مشخص از نظر عملکرد، سلامت حفاظ‌ها، وضعیت بدنه و نشتی پرتو بررسی شود؛ مخصوصاً اگر دستگاه جابه‌جا شده، ضربه خورده یا تعمیر شده باشد.
